LiDAR visuell intelligent övervakning

ST2303B/S V4.0-r LiDAR Visual Intelligent Monitoring
√ Ansvarig att enheten antar en dubbel-kameraintegrerad designstruktur
√ Utrustad med en stjärnljuskamera-låg-ljusstyrka
√ Point Cloud Realtidsinsamling-, LiDAR (Light Detection and Ranging), Visual Intelligent Monitoring, Multi-sensor Data Fusion
√ Kan enkelt styra miljöer med svagt-ljus och nattscener och tillgodose behoven av 24-timmarsövervakning
√ 3D-rekonstruktion, front-analys, intelligent identifiering, länkning av synligt ljus
√ Samlar video-/bilddata, övervakar och identifierar automatiskt dolda faror och ger tidiga varningar i tid
√ Realiserar funktionen av visualiserad onlineövervakning av transmissionsledningar

Skicka förfrågan

produkt introduktion

Om du är i behov av visuell intelligent övervakning av lidar för att hjälpa dig med ditt företag, var snäll och köp med vår fabrik. Som en av de ledande sådana tillverkarna i Kina kommer vi att erbjuda dig låga priser och oöverträffade tjänster.

Våra visuella transmissionsledningslösningar används i stor utsträckning i State Grid och China Southern Power Grid. Vi installerade vår front-utrustning på 30 000 kraftledningstorn i Kina. Våra lösningar används för att intelligent identifiera säkerhetsrisker i kraftledningar och kommunikationsfibrer samt i den omgivande miljön. Och det kommer automatiskt att larma till onlineplattformen för att meddela anställda att underhålla. Detta minskar avsevärt sannolikheten för olyckor (minskar strömavbrott och tripp) och kan ersätta manuella inspektioner. Det löser 80 % av elektroniska övervakningsproblem till 20 % av kostnaden. Den omfattande övervakningen och informationen om tidiga varningar om dolda faror i kanalen skickas i realtid 24 timmar om dygnet, vilket förbättrar kvaliteten på OHL-inspektioner.

product-628-421

Video

Beskrivning

Enheten antar designstrukturen för kamera- och LiDAR-integrering och innehåller LiDAR-sensor som inte -upprepar upprepade skanningar. Genom den integrerade enhetsintegreringstekniken, multi-sensordatafusionsteknik, intelligent hanteringsteknik för stordataplattformar, designad LiDAR real-tre-tredimensionell omkonfigurering av kraftöverföring dolda problem med exakt avståndsenhet och visualiseringsvarningssystem, för att lösa överföringskanalfordon, trädtillväxt, terrängförändringar och övervakningssvårigheter med dolda problem med integration av trådbåge. Insåg överföringskanalens synfält tre-rekonstruktion, förfining av dolda överföringsproblem och visualisering av hantering av tidig varning.

Tillämpningsbakgrund

Luftledningar är i allmänhet flera kilometer till hundratals kilometer långa. Linjeutrustning fungerar i den naturliga miljön under lång tid och påverkas av olika klimatförhållanden (som stormar, översvämningar, is och snö, kraftig dimma, föroreningar, blixtnedslag etc.); därtill kommer andra yttre skador (såsom entreprenadmaskinskador etc.). Dessa faktorer äventyrar en säker drift av linjen när som helst. När ett fel inträffar tar det därför lång tid att reparera, vilket resulterar i olika grader av förlust. Det är nödvändigt att stärka inspektionen av linjen, reparera och eliminera dolda faror i tid och formulera säkerhetsåtgärder.

Varför välja Senter Vision Intelligent inspektionsutrustning för luftledningar

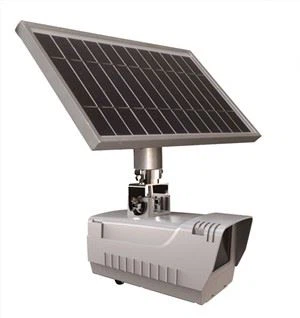

SENTER ST2303B högupplöst-övervakningskamerasystem kan utföra fjärrövervakning av webbplatser. Den är utformad för att användas på en plats där ingen kraftelektronik, inget nätverk. Eftersom den drivs av solpaneler kommunicerar den med datorsystem eller mobilapp via GSM, 2G, 3G, 4G.
Vi använder mindre än 20 % av kostnaden för att lösa 80 % av efterfrågan, minska kostnaderna avsevärt och förbättra livslängden.
Det viktigaste är att vi kan hitta dolda faror i förväg, såsom skogsbränder, kranar, fågelskador och alla de faror som kan skada överföringsledningen, och då kan besiktningspersonalen komma till platsen i förväg och därmed kraftigt minska strömavbrottsfrekvensen.

Teknisk parameter

Kamera
Sensortyp	Dagseendelins: 1/4-tums CMOS Night vision lins: 1/2 tum CMOS
Pixels	Dagsynslins: 16 miljoner Nattsynslins: 2 miljoner
Maximal upplösning	Dagseendelins: 4608×3456 Nattsynslins: 1920×1080
Minimal belysning	Färg: 0,001Lux@F1,5 Svart och vitt: 0,0005Lux@F1,5
Kameralins
Linsens brännvidd	Dagseendelins: 3,7 mm Nattsynslins: 4,9 mm
Objektiv bländare	Dagseendelins: F2.0 Nattsynslins: F1,65
Synvinkel-av-fält	Dagseendelins: V50,6 grader H64,3 grader D76,2 grader Nattsynslins: V46 grader H82 grader D94 grader
Laser radar
laservåglängd	905 nm
FOV	Icke-upprepad skanning:70,4 grader (horisontell)x77,2 grader (vertikalt) Upprepad skanning: 70,4 grader (horisontell) x 4,5 grader (vertikalt)
Strålens divergensvinkel	0,03 grader (horisontell) x 0,28 grader (vertikalt)
Punktmoln Utgång	240 000 poäng/sek (konfigurerbart första eller starkaste eko) 480 000 poäng/sek (dubbelt eko) 720 000 poäng/sek (trippeleko)
Datafördröjning	Mindre än eller lika med 2ms
Human eye safety level (HESL)	Klass 1 (IEC 60825-1:2014) säkerhet för mänskliga ögon
Professionell intelligens
Intelligent identifiering	Stöder automatisk identifiering av vanliga dolda faror i transmissionskorridorer: entreprenadutrustning (tornkranar, kranar, pumpbilar, grävmaskiner, schaktmaskiner, spadar, rullar, gaffeltruckar, pålningsriggar, väghyvlar, gravare, isolerade skoplastbilar, lastbilar), saknade fixturer (isolatorer med stift med inblåsning, bultar stift som saknas), rök från bergsbränder (rök, öppen eld) och främmande föremål i ledartrådar (främmande föremål ovanför ledningarna, främmande föremål under ledningarna-dammtäta-nät, främmande föremål under ledningarna-reflekterande filmer) och så vidare.
Front-analys	Stöder analys av dolda faror på enhetssidan efter att enheten har fångat den dolda faran och överför analysresultaten direkt tillbaka till baksidan-, vilket förkortar vakuumperioden för bildanalys och minskar trycket på baksidan-server.
Åtkomst till lokal lagring-	Stöd utrustning för att lokalt lagra videoinspelningen, ta cykeln för att täcka lagringsläget, stödja baksidan- när som helst för att komma åt utrustningssidan av videoinspelningen, minska trafikkostnaderna
Fusionsanalys	Stöder fjärrtriggning av LIDAR-enheter för att aktivt samla in punktmolndata i synfältet och fusionsanalys av dolda faror i synfältet med hjälp av bilder och punktmolnsdata
Utlöst av en koppling	Stöd och synligt ljus kopplingsanalys, kanallinsen för att identifiera och analysera den dolda faran i synfältet efter kopplingen av LiDAR för att analysera punktmolndata i synfältet och ladda upp larminformationen till plattformen.
Video
Videokomprimeringsstandard	H.264;H.265;MJPEG
Konvertering från dag-till-natt	Tidszonspositionering / Optisk avkänning
Bred dynamik (fysik)	Stöd
Dimpermeabilitet	Elektroniskt transparent dimma
Signal-till-brusförhållande	Större än eller lika med 55dB
Anti-skakfunktion	Elektronisk stabilisering
Internet
Nätverksprotokoll	HTTP;HTTPS;TCP/IP;IPv4;RTSP;UDP;SMTP;NTP;DHCP;DNS;DDNS;IPv6;802.1x;SSL;Qos;FTP;UPnP;ICMP;SNMP;SNMPv1/v2c/v3(MIB2);IGMP;IPARP;RTCP;RTP;PPPoE Filter;RTMP;Bonjour;TCP;SMB;NFS;NA
Trådlös standard	3G/4G/5G Full Netcom (mobil/länk/telekom)
Wi-Fi	Stöds, men rekommenderas endast för testning
Strömförsörjning
Strömförsörjningsmetod	Solpanel plus batteri
Energiförbrukning	0,25W (skanna punktmolndata och ta en bild var 60:e minut) 0,35W (skanna punktmolndata och ta en bild var 30:e minut) (Arbetstid 30S, 24 timmar om dygnet)
Solpanel/batterikapacitet	Standard 18V90W/12.8V50AH 20-30 dagar 12,8V 120W/12,8V50AH
Strömförsörjning	Litiumjärnfosfatbatteri
Arbetsmiljö
Driftstemperatur	-25 grader ~+70 grader
Driftfuktighet	Mindre än eller lika med 95 %
Skyddsklass	IP67
Ram
Skalmaterial	Formgjutet-aluminium
Produktstorlek	370,9 mm143,5 mm134,7 mm (L×B×H)
Nettovikt	3,2 kg
Installationsmetod	Vägg-monterad, vinkel-monterad
Andra föremål
Nattseende betyg	Starlight Rating
Lagringskapacitet	Valfritt tillägg-på TF-kort 16G, 32G, 64G, 128G
Antenner	Inbyggd-antenn
Positioneringsfunktion	Stöd GPS
MTBF	Större än eller lika med 30 000 timmar
Kamerajustering	Omni-manuell justering enligt transmissionsledningens riktning
Övervakningscykel	Front-analys av standardintervallet 5 minuter per foto, tidsinställd återkomst som standard 1 timme per foto och samplingsperiod kan ställas in fritt; utrustning för att ta bilder av front-analys, identifiering av dolda problem återkommer omedelbart, inga dolda problem returnerar tidsinställd återkomst
