OTDR-maskin

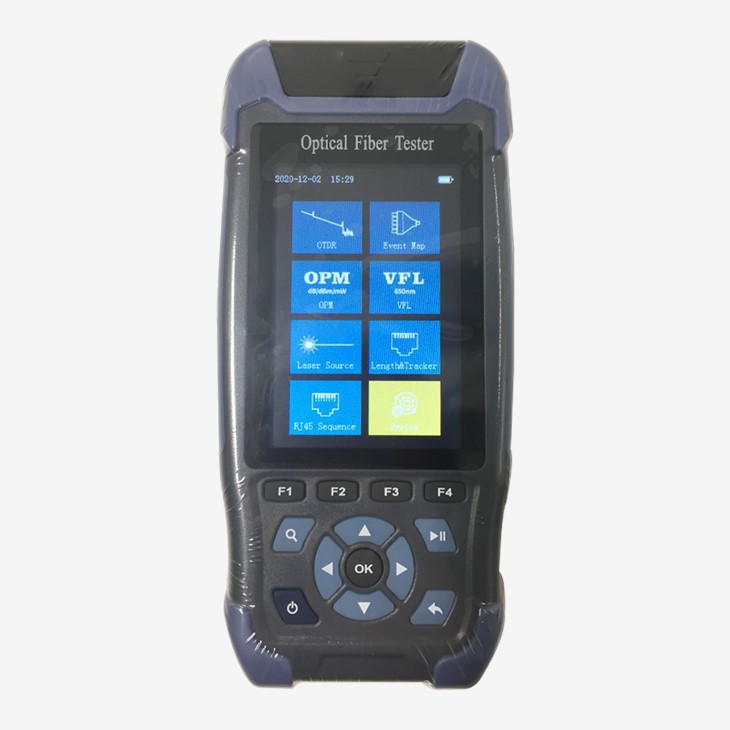

ST3200E OTDR
Huvudfunktioner och funktioner:
2.Support iLOM-EVENT KARTA, 3m händelse dödzon 60 km presicion testning
3.OPM med univesial-kontakt
4.Laser källa och 10mw VFL
5. kabelspårare och kontrollera linjesekvens
Tekniska specifikationer
Modell | ST3200E-A | ST3200E-B |
Våglängd | 1550 nm ± 20 nm | 1310 nm / 1550 nm ± 20 nm |
Fibertyp | G.652 | |
Dynamiskt omfång | 22dB | 24dB / 22dB |
Event Blind Zone | 3m | |
ATT Blind zon | 8m | |
Testintervall | 500m ~ 64km | |
Pulsbredd | 3ns ~ 10us | |
Räckande noggrannhet | ± (1 m {{1}} Samplingsintervall +0,005 % x Testavstånd) | |
Förlustnoggrannhet | ± 0,2 dB / dB | |
Provpunkter | 16k〜128k | |
Provupplösning | 0.05m~8m | |
Reflektionsnoggrannhet | ± 3dB | |
Datalagring | Internt ： ≥600 ； Externt ： TF-kort | |
Filformat | SOR Standardfilformat | |
Lasersäkerhetsnivå | Klass II | |
Anslutning | FC / UPC (utbytbar SC 、 ST) | |
Andra | |
Visa | 3,5 tums färg LCD |
Strömförsörjning | Polymer Li-batteri ： 3,7V, 4000mAh Adapter: 5VDC, 2A |
Datagränssnitt | Micro USB |
Extern lagring | tf kort |
Smörlivet | Standby> 20 timmar; mättid:> 12h |
Arbetstemperatur | -10°C 〜+50°C |
Förvaringstemperatur | -40°C 〜+70°C |
Relativ luftfuktighet | 0 〜95%, ej kondenserande |
Vikt | ≤350g |
Storlek | 173mmx 82mmx37min |
Funktioner: Blå, OTDR / Händelsekarta / VFL / RJ45-sekvens / RJ45-kabelspårare (tilläggsdetektor) / RJ45-linjelängd / ficklampa | |
OPM | ||
Våglängdsområde | 800 nm ~ 1700 nm | |
Gränssnittstyp | Universalkoppling FC / SC / ST | |
Testintervall | -50dBm〜+26dBm | |
Osäkerhet | ±5% | |
Frekvensidentifiering | CW / 270/330 / 1k / 2kHz | |
Kalibreringsvåglängd | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm | |
LS | ||
LD-typ | FP-LD | |
Våglängd | 1550 nm ± 20 nm | 1310 nm / 1550 nm ± 20 nm |
Uteffekt | ≥-5dBm | |
Modulationsfrekvens | 270/330 / 1k / 2kHz | |
Stabilitet | CW, ± 0,5 dB / 15 min (Test efter 15 minuters förvärmning) | |
Anslutning | FC / UPC (utbytbar SC 、 ST) | |
VFL | ||
Våglängd | 650 nm ± 20 nm | |
Uteffekt | ≥10mW | |
Läge | CW / lHz / 2Hz | |
Anslutning | FC / SC / ST | |
RJ45 Kabellängdsmätning | ||
Testintervall | 300M | |
